Diseña la instalación eléctrica de una vivienda, paso a paso
Una serie corta sobre la misma vivienda: la dibujamos, la electrificamos según la ITC-BT-25, comprobamos secciones, caída de tensión y previsión de cargas, la probamos en el Modo Test y sacamos su presupuesto. Cada vídeo dura entre 1 y 3 minutos.

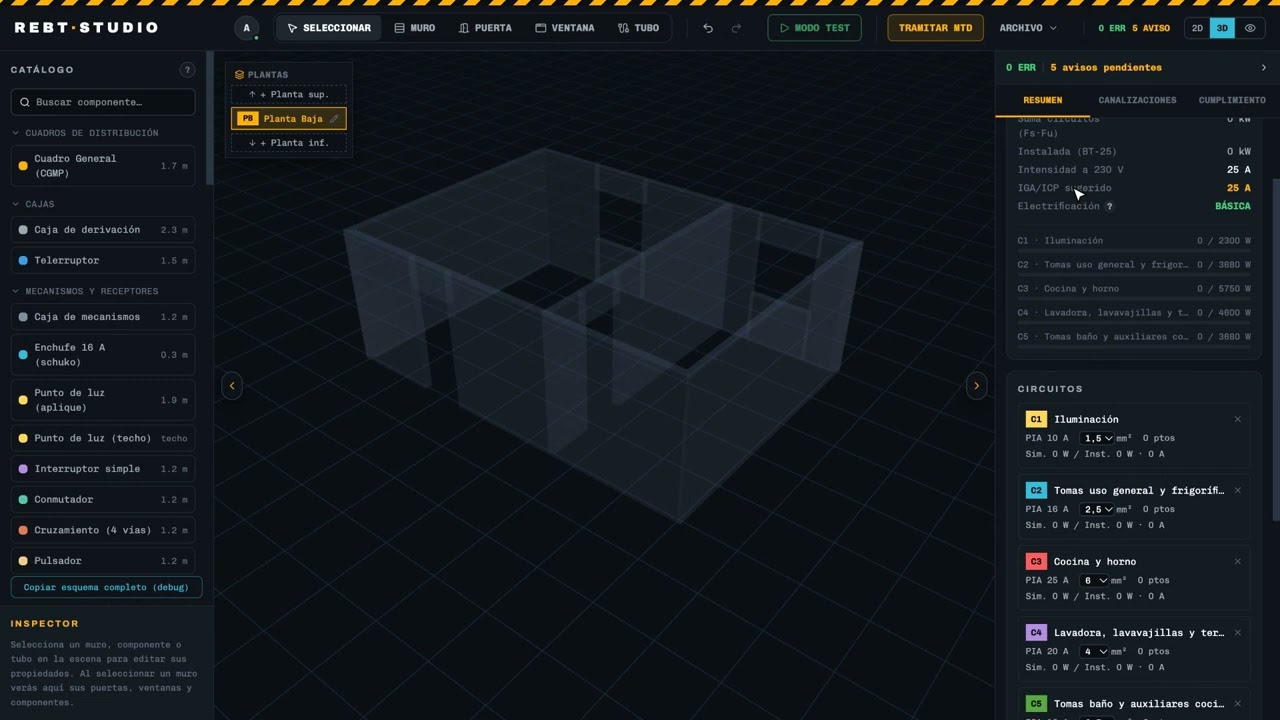

#1 Dibuja tu vivienda en 2 minutos: muros, puertas y estancias
Dibujamos una vivienda desde cero en REBT Studio: muros, puertas y ventanas; las estancias se detectan solas al cerrar el recinto, con su superficie en m².
#2 Dotación eléctrica automática de una vivienda (ITC-BT-25)
Colocamos el cuadro y generamos la dotación mínima de cada estancia según la tabla 2 de la ITC-BT-25: puntos de luz, interruptores y tomas, cableados hasta el cuadro.
La norma, en detalle: Los circuitos de una vivienda según la ITC-BT-25: Tabla 1 completa
#3 Circuitos de cocina y baño (C3, C4, C5) y desdoble del C4
Ampliamos la vivienda con cocina y baño: circuitos C3, C4 y C5, desdoble del C4 en tres circuitos de 16 A, volúmenes del baño (ITC-BT-27) y tomas a 0,5 m del fregadero y la placa.
La norma, en detalle: Los circuitos de una vivienda según la ITC-BT-25: Tabla 1 completa

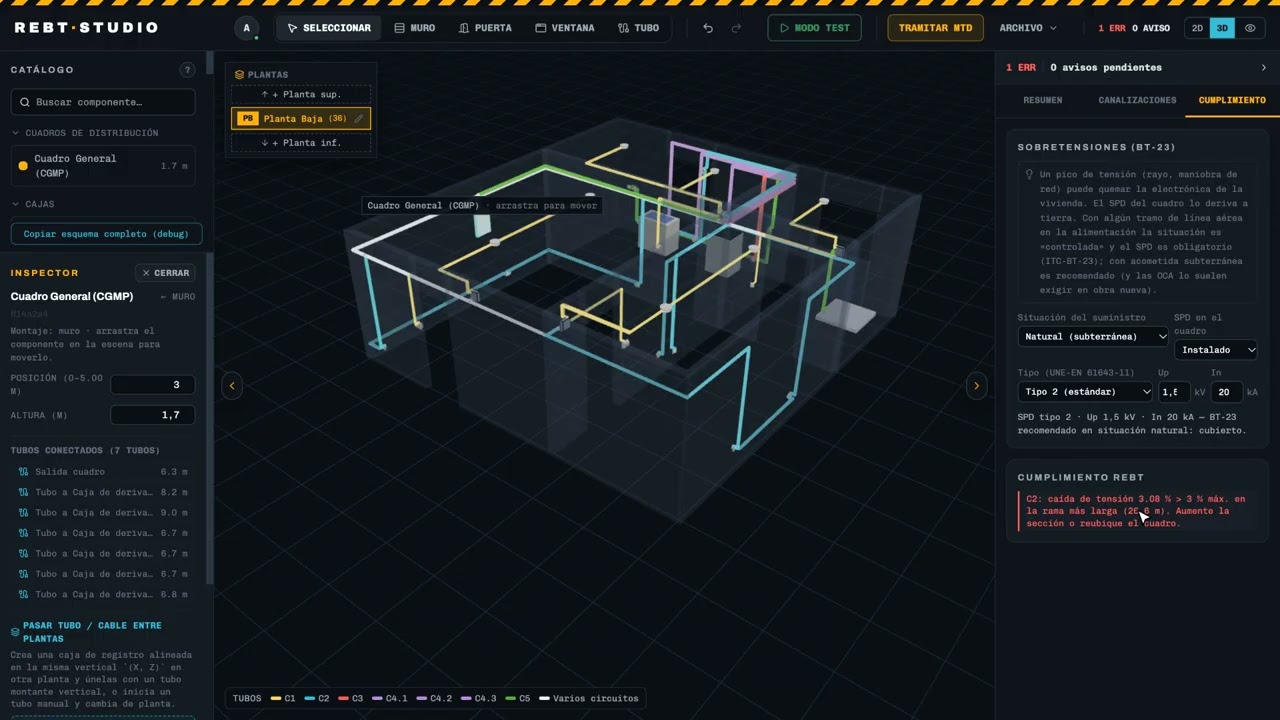

#4 Sección de cable, caída de tensión y diámetro de tubo según el REBT
Cómo calcula REBT Studio la sección de cada circuito, la caída de tensión por la ruta real del tubo (3 % en vivienda) y el diámetro del tubo según la ITC-BT-21.
La norma, en detalle: Cómo calcular la sección de cable según el REBT (ITC-BT-19) · Caída de tensión eléctrica: los límites de cada tramo según el REBT (ITC-BT-14, 15 y 19) · Tubos y canales protectoras: todas las tablas de diámetro de la ITC-BT-21
#5 Previsión de cargas e interruptor general (IGA) de una vivienda
La potencia a prever de una vivienda según la ITC-BT-10 (5 750 W en básica, 9 200 W en elevada), el IGA que le corresponde y qué hace pasar a electrificación elevada.
La norma, en detalle: Electrificación básica o elevada en vivienda: qué dice la ITC-BT-10
#6 Modo Test: prueba los interruptores y las luces antes de ir a obra
Pulsamos cada interruptor en 3D y comprobamos qué luces se encienden: la simulación sigue los tubos desde el cuadro y detecta un tubo que falta.
#7 Presupuesto de una instalación eléctrica desde el modelo 3D
Lista de materiales por capítulos sacada del modelo 3D, margen por capítulo, mano de obra por punto y por metro con tu tarifa, IVA y PDF para el cliente.
Pruébalo sobre tu vivienda
Todo lo que ves en los vídeos funciona en el navegador, sin instalar nada.
