Calculadora de Caída de Tensión y Sección de Cable REBT (ITC-BT-19)

Calcula online la caída de tensión (en voltios y porcentaje) y la sección de cable mínima requerida según el REBT (ITC-BT-19, ITC-BT-15 e ITC-BT-25) en monofásica y trifásica con resultados en tiempo real.

Actualizado: 2026-08-14

Calculadora de caída de tensión y sección de cable REBT
Herramienta interactiva de cálculo de caída de tensión y sección mínima normalizada

Calculadora de Caída de Tensión

Límite reglamentario admisible (REBT)
Carga de la instalación
W
20 metros
Material conductor
Diagnóstico REBT✓ CUMPLE REBT
2.32 %(5.33 V)
Máx: 3.0 % (6.90 V)
Intensidad (I):16.00 A
Potencia activa (P):3.68 kW
Sección teórica mín:1.93 mm²
Sección comercial mín:2.5 mm²
Pérdidas Joule en el cable:85.3 W (2.32 %)
Automatización 3D Completa

¿Diseñas una vivienda o local?

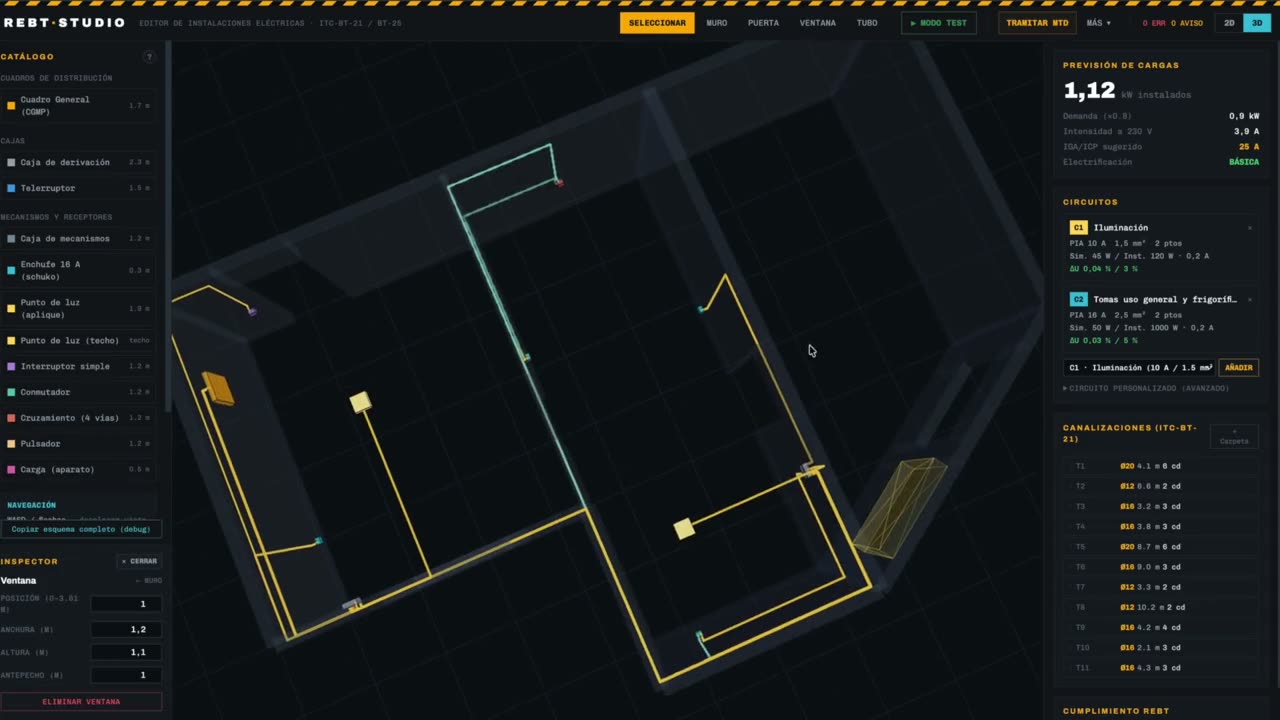

Dibuja los tabiques y circuitos en 3D. El editor calcula automáticamente las caídas de tensión de cada rama, diámetros de tubo corrugado y la MTD en 1 clic.

Abrir Maqueta en Editor 3D

Fórmulas de cálculo de caída de tensión según el REBT

El Reglamento Electrotécnico para Baja Tensión (RD 842/2002) exige comprobar la caída de tensión en todos los tramos de una instalación eléctrica para evitar calentamientos excesivos en conductores, pérdidas energéticas y caídas de tensión que impidan el correcto funcionamiento de receptores y electrodomésticos.

Línea Monofásica (230 V)

ΔU (V) = (2 · L · I · cos φ) / (γ · S)

O en función de la potencia activa P (W):
ΔU (V) = (2 · L · P) / (γ · S · V)

Línea Trifásica (400 V)

ΔU (V) = (√3 · L · I · cos φ) / (γ · S)

O en función de la potencia activa P (W):
ΔU (V) = (L · P) / (γ · S · V)

  • L: Longitud simple del tramo en metros (m).
  • I: Intensidad de corriente en amperios (A), fijada como el calibre nominal del PIA en circuitos de vivienda (ITC-BT-25).
  • P: Potencia activa transportada en vatios (W).
  • γ (gamma): Conductividad del metal conductor a 70 °C (48 m/(Ω·mm²) para cobre, 28 m/(Ω·mm²) para aluminio).
  • S: Sección transversal del conductor en milímetros cuadrados (mm²).
  • cos φ: Factor de potencia de la carga (1,0 en cargas puramente resistivas de vivienda).

Límites máximos de caída de tensión por tramo

Tramo de la instalaciónNormativaLímite %Tensión máx. caída (230V)
Circuitos interiores de viviendaITC-BT-19 / ITC-BT-253,0 %6,90 V
Derivación Individual (contadores centralizados)ITC-BT-151,5 %3,45 V
Derivación Individual (contador individual)ITC-BT-150,5 %1,15 V
Instalaciones de Alumbrado (no vivienda)ITC-BT-19 §2.2.23,0 %6,90 V
Otros usos / Fuerza / MotoresITC-BT-19 §2.2.25,0 %11,50 V

Preguntas frecuentes

¿Cuáles son los límites máximos de caída de tensión según el REBT?

En instalaciones interiores de vivienda el límite reglamentario es del 3% (6,9 V a 230 V) para cualquier circuito (ITC-BT-19 e ITC-BT-25). En la derivación individual (ITC-BT-15) el límite es del 1,5% para contadores totalmente centralizados y del 0,5% para contadores individuales. Para instalaciones de alumbrado generales es el 3% y para otros usos (fuerza o industria) el 5%.

¿Qué valor de conductividad del cobre se utiliza en el cálculo?

Para el cálculo de caída de tensión se emplea la conductividad a la temperatura máxima de servicio de los conductores bajo carga: γ = 48 m/(Ω·mm²) para cobre a 70 °C con aislamiento termoplástico (PVC) o termoestable (XLPE/EPR), siendo más conservador y seguro que utilizar la conductividad a 20 °C (56 m/(Ω·mm²)). Para aluminio a 70 °C se utiliza γ = 28 m/(Ω·mm²).

¿Cómo se calcula la sección de cable por caída de tensión en monofásica?

La fórmula monofásica a 230 V es S = (2 · L · P) / (γ · ΔU_max · V) o en función de la corriente S = (2 · L · I · cos φ) / (γ · ΔU_max). Una vez obtenida la sección teórica, se escoge la sección comercial normalizada inmediatamente superior (1.5, 2.5, 4, 6, 10, 16, 25, 35, 50 mm²).

¿Qué sección comercial mínima exige el REBT para cada circuito?

La ITC-BT-25 fija secciones mínimas independientes de la caída de tensión: 1,5 mm² para C1 (iluminación, PIA 10A), 2,5 mm² para C2 (tomas de corriente general, PIA 16A), 4 mm² para C4 (lavadora/termo, PIA 20A) y 6 mm² para C3 (cocina y horno, PIA 25A). La sección final del cable debe ser la mayor entre el criterio térmico (intensidad admisible) y el criterio de caída de tensión.
